Jak dobrać bramę segmentową do hali przemysłowej? Poradnik dla inwestorów

Brama segmentowa hala przemysłowa to jeden z tych elementów infrastruktury, który ma kluczowe znaczenie dla codziennej logistyki, bezpieczeństwa i efektywności energetycznej obiektu. Dobór bramy segmentowej wymaga analizy kilku czynników jednocześnie: wymiarów otworu, intensywności ruchu, wymagań izolacyjnych, systemu napędu i bezpieczeństwa. Błąd na etapie doboru przekłada się na lata problemów eksploatacyjnych i wyższe koszty utrzymania.

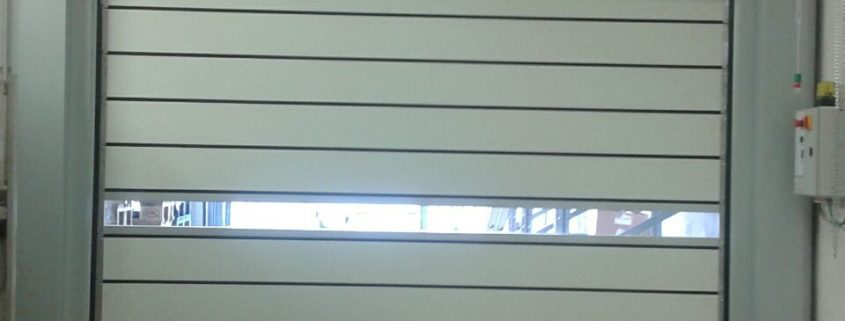

Bramy segmentowe producent oferuje szeroką gamę rozwiązań – od standardowych bram przemysłowych do dużych otworów, przez bramy z termoizolacją do chłodni i magazynów klimatyzowanych, po bramę szybkobieżną w wersji segmentowej do intensywnego ruchu pojazdów. Poniżej omawiamy kluczowe kryteria doboru dla inwestora planującego wyposażenie hali produkcyjnej lub logistycznej.

Rodzaje bram segmentowych – jaka konstrukcja do jakiego zastosowania?

Brama segmentowa zbudowana jest z poziomych paneli połączonych zawiasami, które przy otwieraniu unoszą się ku górze wzdłuż prowadnic. W zależności od konstrukcji prowadnic wyróżniamy kilka wariantów:

Brama z prowadnicami standardowymi – panele unoszą się równolegle do sufitu hali. Wymaga przestrzeni nad otworem (nadproże) i głębokości pod sufitem. To najbardziej powszechna konfiguracja dla hal z sufitem min. 4–5 m.

Brama z prowadnicami wysokimi – przeznaczona do hal z niskim nadprożem lub wysokim skrzydłem bramy. Panele unoszone są wyżej, wymagając mniejszej przestrzeni nadokiennej.

Brama z prowadnicami pionowymi – panele poruszają się pionowo, a następnie są unoszone ku górze w specjalnej wieży. Stosowana przy bardzo niskim nadprożu lub gdy przestrzeń pod sufitem jest zajęta przez instalacje.

Parametry techniczne przy doborze bramy segmentowej do hali

Dobór bramy segmentowej do hali przemysłowej zaczyna się od precyzyjnego pomiaru otworu: szerokość i wysokość w świetle muru, grubość nadproża i ściany, głębokość przestrzeni bocznych i głębokość pod sufitem dostępna dla prowadnic. Te wymiary decydują o możliwej konfiguracji prowadnic i ograniczają dostępne opcje.

Izolacja termiczna paneli ma kluczowe znaczenie dla kosztów ogrzewania hali. Panele segmentowe dostępne są w kilku grubościach: 40 mm, 42 mm i 67 mm, z współczynnikiem przenikania ciepła U od ok. 1,4 W/(m²K) do 0,5 W/(m²K). Dla magazynów i hal produkcyjnych ogrzewanych do temp. powyżej 15°C zalecane są panele 67 mm (U ≤ 0,7). Dla hal nieogrzewanych lub chłodni wymagania są inne.

Wytrzymałość paneli na wiatr (klasa odporności wg EN 12604) musi odpowiadać strefie wiatrowej i lokalizacji obiektu. Dla hal wolnostojących w otwartym terenie wymagana jest wyższa klasa wytrzymałości niż dla hal zlokalizowanych w gęstej zabudowie przemysłowej.

Napęd bramy segmentowej – jak dobrać silnik i sterowanie?

Napęd bramy segmentowej to elektryczny siłownik (zwykle montowany na wale), który sterowany jest przez panel sterowania lub pilot. Przy doborze napędu kluczowe parametry to: masa bramy, wymiary otworu, częstotliwość otwierania w ciągu dnia i wymagany czas cyklu.

Masa bramy segmentowej zależy od wymiarów i grubości paneli. Brama 5×5 m z panelem 67 mm waży ok. 800–1 100 kg. Siłownik musi mieć odpowiedni moment obrotowy, żeby sprawnie podnosić taką masę przy zachowaniu rozsądnego czasu otwarcia (standardowo 8–12 s pełne otwarcie).

Przy intensywnym ruchu (powyżej 60 cykli dziennie) zalecane są napędy klasy przemysłowej (duty cycle min. 100%), a nie napędy garaż-market przeznaczone do kilku cykli dziennie. Napęd przeciążony zbyt intensywnym użytkowaniem przegrzewa się i szybko ulega awarii.

Systemy sterowania obejmują: piloty radiowe (podstawowe), czytniki kart/transponderów (kontrola dostępu), pętle indukcyjne w posadzce (automatyczne otwarcie przy podjeździe pojazdu), zintegrowane systemy BMS (zarządzanie budynkiem). Wybór systemu sterowania powinien być przemyślany na etapie inwestycji – późniejsza rozbudowa jest możliwa, ale droższa.

Bezpieczeństwo bram segmentowych – jakie zabezpieczenia są obowiązkowe?

Brama segmentowa hala przemysłowa musi być wyposażona w zabezpieczenia chroniące przed wypadkami przy użytkowaniu. Dyrektywa maszynowa 2006/42/WE i norma EN 13241 określają wymagania bezpieczeństwa dla bram przemysłowych.

Obowiązkowe zabezpieczenia to: listwa bezpieczeństwa na dolnej krawędzi bramy (kontaktowa lub optyczna, która zatrzymuje i odwraca ruch bramy przy kontakcie z przeszkodą), fotokomórki w poziomie posadzki po obu stronach otworu (przerywają ruch przy obecności przeszkody w świetle bramy) oraz ograniczniki krańcowe i zabezpieczenie przed nadmiernym naciągiem sprężyn.

Sprężyny wyrównoważenia bramy to element, który przy pęknięciu może spowodować gwałtowny opad skrzydła. Dobrej jakości bramy mają sprężyny z zebranym kablem bezpieczeństwa (anti-drop cable), który podtrzyma skrzydło nawet przy złamaniu sprężyny. To wymaganie, które często jest pomijane w budżetowych rozwiązaniach – warto upewnić się, że brama je spełnia.

Montaż bramy segmentowej – kto powinien go wykonać?

Montaż bramy segmentowej hala przemysłowa to zadanie dla firmy z certyfikowanymi technikami i doświadczeniem w instalacjach przemysłowych. Niewłaściwy montaż – błędy poziomowania prowadnic, nieprawidłowe naprężenie sprężyn, zła konfiguracja czujników bezpieczeństwa – może skutkować awarią lub wypadkiem.

Dobra firma montażowa po zakończeniu montażu powinna przeprowadzić odbiór techniczny bramy, w trakcie którego sprawdza się działanie wszystkich zabezpieczeń i kalibrację siłownika. Protokół odbioru jest dokumentem ważnym przy reklamacjach gwarancyjnych i przy ewentualnych kontrolach BHP.

Gwarancja na bramę segmentową standardowo wynosi 24–36 miesięcy na podzespoły i 12–24 miesiące na napęd. Po zakończeniu gwarancji zalecane jest zawarcie umowy serwisowej – coroczne przeglądy techniczne kosztują wielokrotnie mniej niż naprawa po awarii wynikającej z zaniedbania konserwacji.

Dobór bramy segmentowej do hali przemysłowej to decyzja inwestycyjna, która powinna być poprzedzona rozmową z doświadczonym doradcą technicznym producenta lub autoryzowanego dystrybutora. Dobrze dobrana brama pracuje bezawaryjnie przez 15–20 lat – zła generuje problemy od pierwszego sezonu.

Koszty zakupu i montażu bramy segmentowej – czego spodziewać się w budżecie?

Koszt bramy segmentowej do hali przemysłowej zależy od wymiarów otworu, grubości i rodzaju paneli, napędu i systemu sterowania. Ostateczną wycenę warto każdorazowo ustalić indywidualnie z dostawcą, ponieważ zależy ona od specyfikacji konkretnego obiektu.

Bramy z termoizolowanymi panelami 67 mm są droższe niż z panelami standardowymi. Napędy przemysłowe klasy heavy-duty podnoszą cenę względem standardowego siłownika, a systemy dostępu z transponderami i pętlami indukcyjnymi to dodatkowy koszt.

Przy planowaniu budżetu warto uwzględnić też koszt prac elektrycznych (doprowadzenie zasilania do napędu, instalacja czujników), zależny od odległości rozdzielni od bramy. Te koszty często są pomijane w wstępnych kosztorysach, a ujawniają się dopiero na etapie montażu.

Łączny koszt zakupu, montażu i uruchomienia dobrze dobranej bramy segmentowej z pełnym systemem bezpieczeństwa to inwestycja na minimum 15 lat użytkowania. W tej perspektywie warto wybrać rozwiązanie wyższej klasy, które przez 15 lat nie będzie generowało kosztów napraw i przestojów. Dobra brama segmentowa to element infrastruktury, który przez lata pozostaje niezauważony – bo po prostu działa bez problemów. I o to właśnie chodzi.
